近日，北京大学电子学院相干员邱朝阳清楚，其团队创造性地制备出了迄今为止尺寸最小、功耗最低的铁电晶体管，关连相干效果已在线发表于《科学·证明》上，该效果有望为AI芯片算力和能效的晋升提供核心器件相沿。

据先容，刻下AI算力多数靠近"内存墙"问题。在计较进程中，数据的存储与运算处于不同区域，"隔墙"调用数据的神气严重制约了AI芯片性能的晋升。与传统半导体逻辑晶体管不同，铁电晶体管（FeFET）同期具备存储和计较身手。其"存算一体"的特质更合乎AI芯片的进化标的，因此被业内视为神经方法计较方面最具后劲的新式基础器件。

尤为值得温雅的是，该团队通过纳米栅极结构策画，秘要攻克了铁电材料"变调极化现象"时需要高电压、高能耗这一艰苦。具体而言，他们将铁电晶体管的物理栅长缩减到了极限的1纳米，这一精度达到了原子轨范。如斯一来，铁电层里面鄙俚造成高强度电场，仅需小数外部能量（0.6V电压）的激励，就能松驰罢了铁电极化的翻转。

据了解，这种具有超低责任电压和极奸诈耗特质的纳米栅铁电晶体管，不仅能为构建高能效数据中心提供核心器件决策，也为发展下一代高算力东说念主工智能芯片奠定了流毒时代基础。

以下是发布的论文全文：

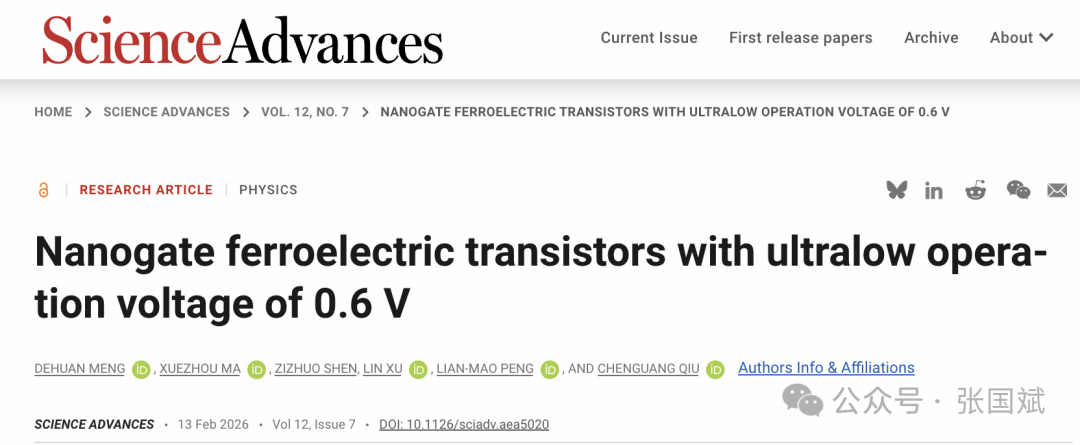

北京大学在非易失性存储器领域获取突破性证明。电子学院邱朝阳-彭练矛团队初次提倡“纳米栅超低功耗铁电晶体管”。团队通过小巧策画铁电存储的器件结构，引入纳米栅极电场汇注增强效应，研制出可在0.6V超低电压下责任的铁电晶体管，能耗镌汰至0.45 fJ/μm，况兼将物理栅长缩减到1纳米极限，为外洋上迄今尺寸最小、功耗最低的铁电晶体管，为构建高性能亚1纳米节点芯片和高算力AI芯片架构提供了更具后劲的新物理机制存储器件。该突破性效果以“Nanogate ferroelectric transistors with ultralow operation voltage of 0.6 V ”为题，在线发表于Science子刊《科学·证明》(Science Advances)。

逻辑器件和存储器件是构建集成电路的两大底层元器件。逻辑单位组成芯片的“运算与王法核心”，存储单位组成芯片的“数据仓库”，两者占集成电路阛阓边界的70%以上。在摩尔定律的运转下，逻辑晶体管通过制程微缩和架构迭代，性能束缚晋升，刻下业界已罢了2纳米节点逻辑芯片量产，况兼CMOS晶体管在0.7V的低电压下责任。可是比拟之下，幸运五星彩手机官方app下载非易失性存储器几十年来性能发展相对滞后，主流的非易失性Flash存储时代难以微缩到先进节点；最为流毒的是，Flash存储需要在5V以上高电压下完成数据擦写。因此，现有芯片必须在逻辑单位和非易失存储之间集成升降压电路以完成责任电压调理，这带来了稀奇面积支出、能耗增多等一系列问题。更为紧迫的是，当代AI芯片架构的核心在于数据流优化，逻辑和存储之间的电压不匹配班师导致数据交互不分解，严重株连了AI芯片算力，并大幅增多了能耗。

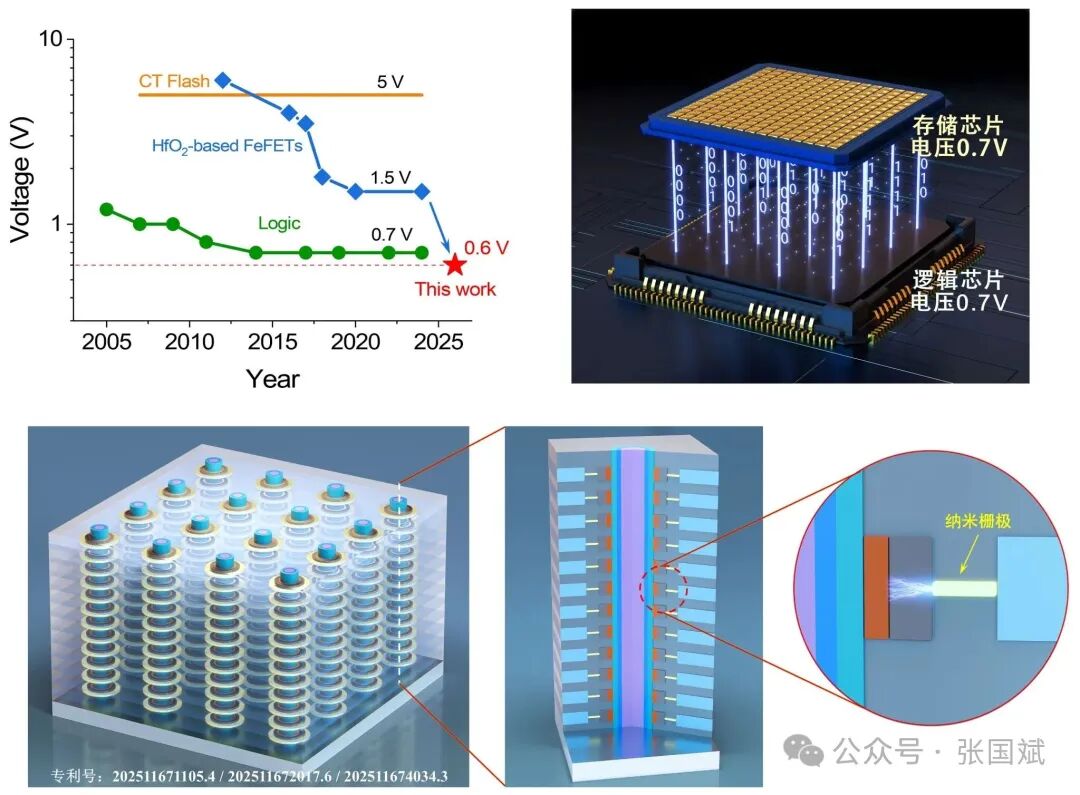

铁电晶体管哄骗铁电材料的极化翻转罢了数据存储，是后摩尔芯霎时期中极具后劲的半导体存储器，受到学术界和业界等闲温雅。凭借极化双稳态存储机制和三端晶体管结构，有望构建非易失性存算一体架构，罢了有储与高速计较的无缺鸠合，是破解“存储墙”和罢了东说念主工智能底层架构改造的流毒新时代。可是迄今为止，受限于平板铁电体矫顽电压的物理末端，传统铁电晶体管仍需用1.5V以上电压罢了铁电极化翻转和数据擦写。尽管优于Flash，但旧例铁电晶体贬责论上无法镌汰电压到0.7V以下，即无法匹配到逻辑电压水平。若何罢了亚0.7V的超低电压存储时代，是突破存储墙瓶颈和晋升AI芯片算力的流毒。

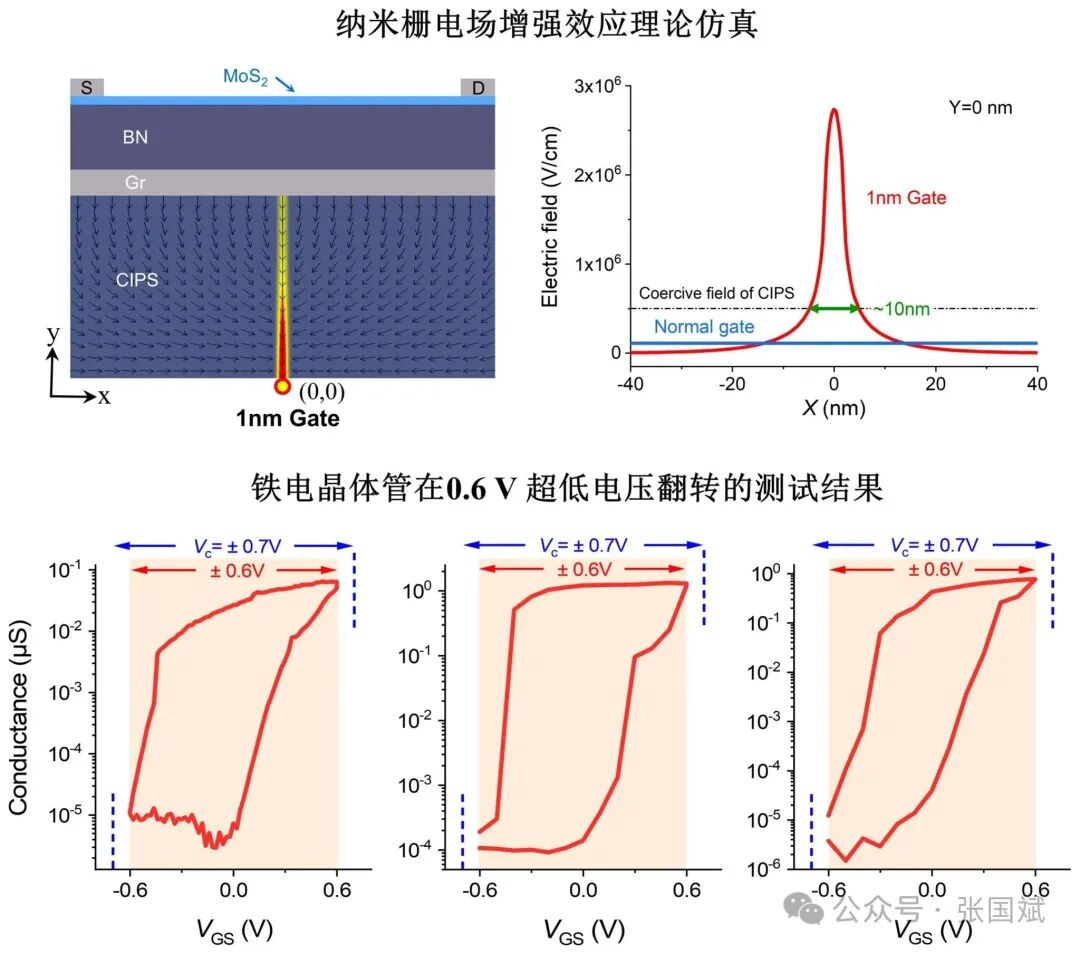

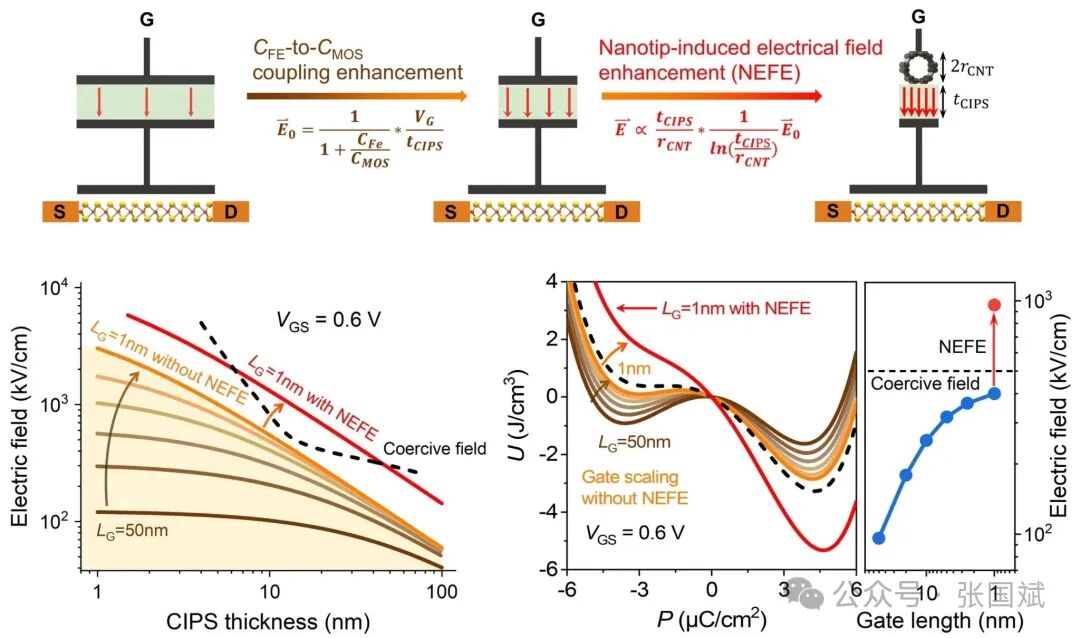

在本责任中，邱朝阳-彭练矛团队初次提倡“纳米栅铁电晶体管结构”和“纳米栅极电场增强机理”。通过优化器件结构，秘要隘将栅电极尺寸消弱到纳米极限轨范。哄骗纳米栅的顶端电场汇注效应，在铁电层中构建了高度局域化的强电场汇注区，有用地放大了局部电场强度，大幅镌汰铁电极化翻转电压，高出了旧例平板铁电体的矫顽电压极限，突破了“低电压与高矫顽电场不行兼得”的固有贯通，罢了了0.6V超低责任电压，将铁电存储电压镌汰到和逻辑电压异常水平。研制的铁电晶体管能耗水平低至0.45 fJ/μm，逾越外洋已有报说念一个数目级，存储速率接近1纳秒。该相干在外洋上初次发现铁电晶体管具有反常的尺寸微缩上风，即物理栅长微缩到极限1纳米时权贵汇注并增强了电场，极小栅极尺寸有用改善了铁电存储特质，充分标明铁电存储器在构建明天亚纳米节点芯片具有权贵上风。
